¡Haz que tus piezas de chapa metálica encajen a la perfección!

Alberto Herrera 29/04/2025

Si trabajas con chapa metálica, sabes que la precisión en el ensamblaje es fundamental. La herramienta Tab and Slot de SOLIDWORKS es la solución perfecta para automatizar las uniones tipo "lengüeta y ranura", eliminando las imperfecciones y facilitando un ensamblaje rápido y preciso. En este blog, te voy a guiar paso a paso para que puedas aplicar esta herramienta en tus diseños de chapa metálica y optimices tu flujo de trabajo.



 ¿Qué es Tab and Slot en SOLIDWORKS?

Tab and Slot es una herramienta de ensamblaje que permite crear uniones precisas entre piezas, simplificando los procesos de fabricación y ensamblaje. Ideal para corte láser, CNC, y proyectos con chapa metálica, esta herramienta puede:

  • Reducir el uso de tornillos y soldaduras.
  • Mejorar la alineación de las piezas.
  • Ahorrar tiempo en la manufactura y armado.

🛠 ¿Por qué Tab and Slot es clave para trabajar con chapa metálica?

Cuando trabajas con chapa metálica, Tab and Slot puede hacer una gran diferencia. Las uniones tipo lengüeta y ranura ofrecen:

  1. Precisión y ajuste perfecto: El corte exacto de las lengüetas y ranuras asegura que las piezas se ensamblen sin desviaciones, lo que es crucial cuando trabajas con metales y tolerancias estrictas.
  2. Reducción de soldaduras y tornillos: En lugar de depender de costosos y laboriosos procesos de soldadura o atornillado, las uniones automáticas de Tab and Slot son una solución más eficiente.
  3. Optimización para corte CNC y láser: Estos equipos de alta precisión son ideales para realizar cortes finos y precisos en la chapa metálica, lo que mejora la velocidad y precisión de tu proceso de fabricación.



Paso a Paso: Cómo usar Tab and Slot para chapa metálica

Aquí te dejo una guía rápida para comenzar a usar Tab and Slot en SOLIDWORKS, adaptada específicamente para proyectos de chapa metálica:

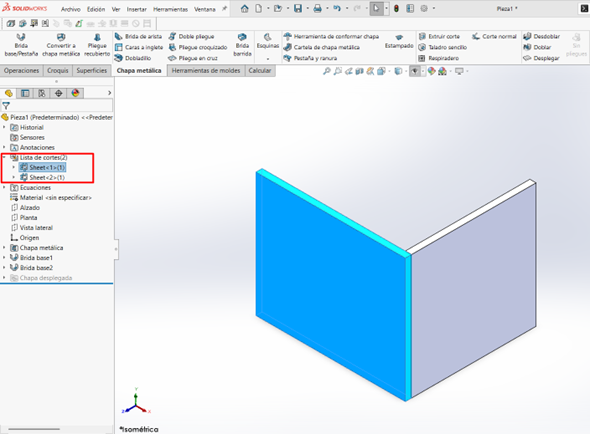

  1. Abre o crea tu pieza en SOLIDWORKS
    Asegúrate de que las piezas estén en la posición correcta donde quieras crear las uniones.tab-and-slot-solidworks

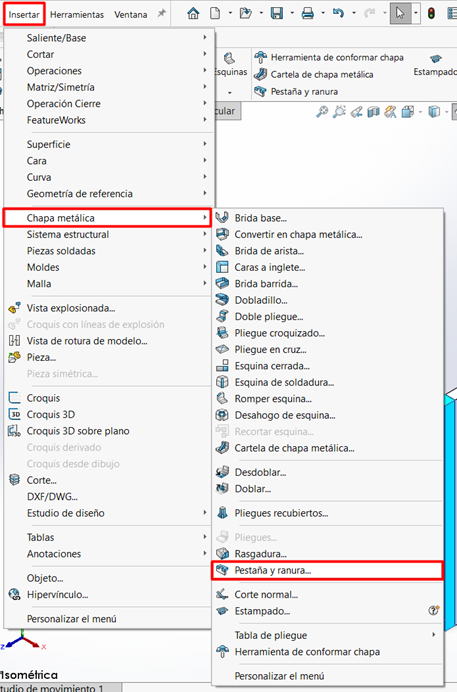

  2. Accede al comando Tab and Slot
    Ve a:
    Insertar > Ensamblaje > Tab and Slot
    O escribe "Tab and Slot" en el cuadro de búsqueda para un acceso más rápido.chapa-metalica-solidworks

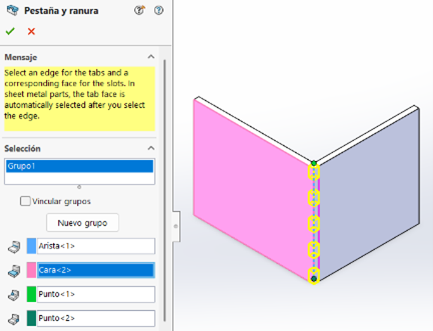

  3. Selecciona las caras
    • Cara para las lengüetas (Tabs): la pieza que sobresale y se inserta en la ranura.
    • Cara para las ranuras (Slots): la pieza que recibe la lengüeta.
    • slots-solidworks

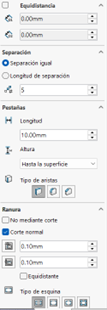

  4. Configura los parámetros de corte
    Aquí podrás personalizar:
    • El ancho y alto de las lengüetas.
    • El espaciado entre lengüetas.
    • La holgura para un encaje perfecto.
    • La forma del extremo (cuadrado o redondo).
    • La distancia desde los bordes de las piezas.parametros-de-corte-solidworks
       Consejo extra: Para piezas de chapa metálica cortadas con láser o CNC, deja al menos 0.1 mm de holgura para asegurar que las piezas se ensamblen sin fricción.

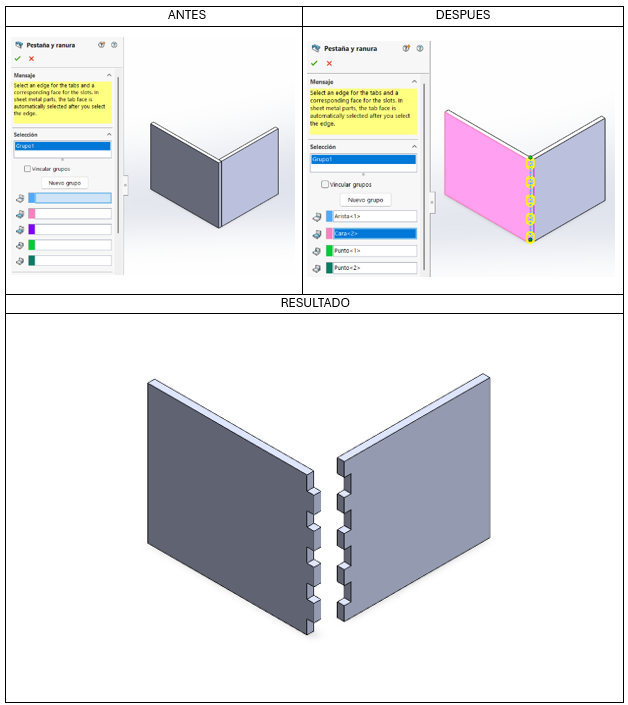

  5. Genera las ranuras y lengüetas
    Una vez que hayas configurado todo, ¡dale OK! SOLIDWORKS generará automáticamente las lengüetas y ranuras en tus piezas. Puedes modificarlas en cualquier momento si es necesario.

ranuras-lenguetas-solidworks

 Aplicaciones en la vida real para chapa metálica

Tab and Slot es una herramienta versátil que puedes usar en una variedad de proyectos con chapa metálica, tales como:

  • Estructuras metálicas ligeras: Ideal para prototipos rápidos o para ensamblajes de estructuras metálicas, como carcasas y soportes.
  • Paneles y cajas: Perfecto para diseñar paneles metálicos de máquinas o dispositivos electrónicos.
  • Proyectos de fabricación de maquinaria: Desde ensamblajes de piezas grandes hasta pequeñas estructuras que requieren alta precisión.
  • Diseños industriales: Puedes usarlo en cualquier proyecto que implique corte CNC o láser, logrando uniones fuertes y estables sin necesidad de soldadura.



Beneficios para las empresas al usar Tab and Slot en chapa metálica

Si aún dudas de su impacto, aquí tienes algunas razones para usar Tab and Slot en tu proceso de fabricación de chapa metálica:

  1. Reducción de Costos
    Menos material utilizado en tornillos y soldaduras, y una fabricación más eficiente.
  2. Ahorro de Tiempo
    Los ensamblajes son más rápidos, eliminando la necesidad de ajustes manuales o comprobaciones constantes.
  3. Mejora de la Calidad
    Las uniones más precisas mejoran la estabilidad y durabilidad de las piezas.
  4. Mayor Flexibilidad
    Se adapta a una amplia variedad de materiales, incluyendo acero, aluminio, y otros metales.
  5. Optimización de la Producción
    Menos componentes adicionales y procesos más simples que facilitan la gestión del inventario y la cadena de producción.
  6. Sostenibilidad
    Al reducir el uso de tornillos y soldaduras, se genera menos desperdicio de material y se ahorra energía en el proceso.

Con Tab and Slot en SOLIDWORKS, las uniones en tus proyectos de chapa metálica nunca han sido tan fáciles de lograr. No solo ahorrarás tiempo y dinero, sino que también lograrás ensamblajes más precisos y profesionales. Ya sea para proyectos pequeños o grandes, esta herramienta te permitirá realizar diseños más eficientes y con menos errores, optimizando tus procesos de fabricación.

¡Haz que tus diseños se ensamblen solos y lleva tus proyectos de chapa metálica al siguiente nivel con SOLIDWORKS!
