SOLIDWORKS Flow Simulation

Permite simular el flujo de fluidos, la transferencia del calor y las fuerzas de fluidos cuando estas interacciones sean vitales para el éxito de sus diseños.

¿Por qué elegir SOLIDWORKS Flow Simulation?

SOLIDWORKS Flow Simulation es una solución de dinámica de fluidos computacional (CFD) para automatizar el proceso de análisis y diseño. Los diseñadores e ingenieros puedan simular la transferencia de calor y el flujo de liquidos y gases.

¿Cuál es el paquete de SOLIDWORKS Flow Simulation que más te conviene?

SOLIDWORKS Flow Simulation

Es una herramienta de simulación del flujo de fluidos y la transferencia de calor de uso general integrada en el software SOLIDWORKS 3D CAD que utiliza el método de volumen finito (FVM).

Módulo HVAC

Esta herramienta proporciona capacidades para el análisis de calefacción, refrigeración y ventilación para simular sistemas HVAC y fenómenos de radiación.

Módulo de refrigeración de electrónica

Esta herramienta proporciona materiales para el análisis térmico preciso de la placa de circuito impreso electrónico (PBC) y los diseños de gabinetes.

Comparación de herramientas por paquete

SOLIDWORKS Flow Simulation Módulo HVAC Módulo de refrigeración de electrónica
Facilidad de uso

SOLIDWORKS Simulation está completamnete integrado en SOLIDWORKS 3D CAD, por lo tanto cuenta con barras de herramientas, menús y menús contextuales que garantizan la facilidad de uso. Los tutoriales facilitan el aprendizaje y la resolución de problemas.

Reutilización de datos de diseño

SOLIDWORKS Simulation es compatible con los materiales y las configuraciones de SOLIDWORKS lo que facilita el análisis de múltiples cargar y configuraciones de productos.

Optimización de múltiples parámetros

Con el parámetro de Diseño de Experimentos y Optimización puedes realizar un estudio de optimización para más de una variable de entrada.

Capacidades de simulación de flujo de SOLIDWORKS
  • Flujos de gas/líquido comprensible y fluido incomprensible
  • Flujos de gas subsónico, transónico y supersónico
  • Capacidad para tener en cuenta la transferencia de calor por conducción en medios fluidos, sólidos y porosos. Puede ser con o sin transferencia de calor conjugada (Fluido-Sólido) y con / sin resistencia al calor (Sólido-Sólido).
Base de datos de materiales

SOLIDWORKS Flow Simulation: una base de datos de ingeniería personalizable permite a los usuarios modelar e incluir comportamientos específicos de sólidos, fluidos y ventiladores.

Módulo SOLIDWORKS Flow Simulation y HVAC: la extensión de la base de datos de ingeniería de HVAC agrega componentes específicos de HVAC.

Módulo SOLIDWORKS Flow Simulation y refrigeración eléctrica: la base de datos de ingeniería ampliada de refrigeración electrónica incluye componentes electrónicos específicos y sus características térmicas.

Interno

Calcule el impacto del flujo de fluido a través de su producto.

Externo

Calcule el impacto del flujo de fluido alrededor de su producto.

2D – 3D

Todos los cálculos se realizan en un dominio 3D de manera predeterminada. Cuando se requiera, las simulaciones también se pueden realizar en un plano 2D para reducir el tiempo de ejecución sin afectar la precisión.

Conducción de calor en sólidos

El cálculo del cambio de temperatura en la geometría sólida del producto es una selección de opciones. Se puede crear una transferencia de calor conjugada a través de convección, conducción y radiación. Los cálculos pueden incluir la resistencia de contacto térmico.

SOLIDWORKS Flow Simulation: Calcule la conducción de calor pura en sólidos para identificar problemas donde no existe fluido para soluciones rápidas.

Módulo SOLIDWORKS Flow Simulation y HVAC: incluye materiales que son semitransparentes a la radiación, para soluciones precisas donde la carga térmica del producto está influenciada por materiales transparentes.

Gravedad

Incluya la flotabilidad del fluido importante para la convección natural, la superficie libre y los problemas de mezcla.

Rotación

Capacidad para simular superficies o piezas móviles / giratorias para calcular el efecto de los dispositivos giratorios / móviles.

Superficie libre

Le permite simular flujos con una interfaz de movimiento libre entre dos fluidos inmiscibles, como gas-líquido, líquido-líquido, gas-líquido no newtoniano.

Simétrico

Todos los cálculos se realizan en un dominio 3D de manera predeterminada. Cuando se requiera, las simulaciones también se pueden realizar en un plano 2D para reducir el tiempo de ejecución sin afectar la precisión.

Gases

Cálculo de flujos ideales y reales para condiciones subsónicas, transónicas y supersónicas.

Líquidos

Simulación de líquidos (incompresibles, comprimibles o no newtonianos).

Vapor

Calcula la condensación de vapor de agua y la humedad.

Descripción de la capa límite

Las capas límite laminares, turbulentas y de transición se calculan utilizando un enfoque modificado de la Ley del Muro.

Flujos de mezcla

Realiza análisis de mezclas inmiscibles.

Fluidos no newtonianos

Determine el comportamiento de flujo de líquidos no newtonianos, como aceite, sangre, salsa, etc.

Condiciones de flujo

Los problemas pueden definirse por las condiciones de velocidad, presión, masa o flujo volumétrico.

Condiciones térmicas

Las características térmicas para fluidos y sólidos se pueden configurar local y globalmente para una configuración precisa.

Condiciones de la pared

Se pueden configurar las condiciones térmicas y de rugosidad de la pared local y global para una configuración precisa.

Componentes porosos

Capacidad para tratar algunos componentes del modelo como medios porosos con el flujo de fluido a través de ellos, o simularlos como cavidades de fluido con una resistencia distribuida al flujo de fluido.

Visualización

Visualice la tensión y el desplazamiento de su ensamblaje con gráficos 3D personalizables.

Personalización de resultados

La gráfica de resultados intuitiva basada en ecuaciones le permite personalizar el posprocesamiento de los resultados del análisis estructural para una mejor comprensión e interpretación del comportamiento del producto.

Comunicación e informes

Cree y publique informes personalizados para comunicar los resultados de la simulación y colaborar con eDrawings®.

Flujos bifásicos

Capacidad para calcular (con el postprocesador) en los campos de resultados obtenidos, movimientos de las partículas especificadas (Estudios de Partículas) o flujos de los fluidos extraños especificados (Estudio Trazador) en el flujo de fluido, lo que no afecta este flujo de fluido.

Leer más sobre SOLIDWORKS Flow Simulation

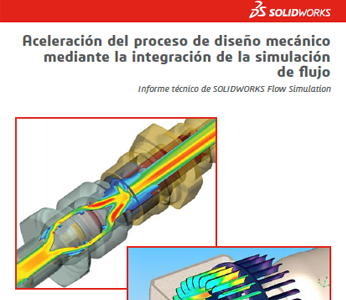

Documento Simulación de flujo de SOLIDWORKS

Una potente solución de dinámica de fluidos computacional. Permite simular de forma rápida el efecto del flujo de fluidos, transferencia del calor, et...

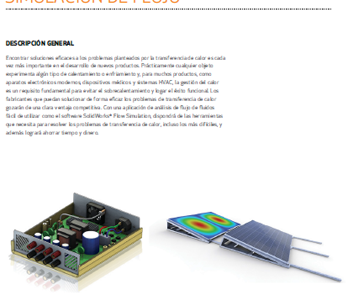

Enlace Cómo evitar deformaciones en tus productos

Conoce la manera de superar los retos presentados por los cambios de temperatura en tus diseños y el sobrecalentamiento en tus dispositivos.

Documento Caso de éxito Grupo NAMM

Descubre de la mano de nuestro cliente la Innovación en los productos HVAC de flujo de aire de mejor rendimiento con las soluciones de SOLIDWORKS.

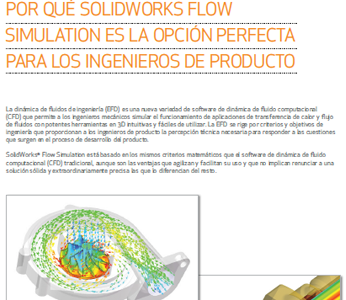

Documento Flow Simulation la opción perfecta para los ingenieros de producto

La dinámica de fluido computacional (CFD) permite a los ingenieros mecánicos simular el funcionamiento de aplicaciones de transferencia de calor y flu...
